原本小編是不打算開放這篇文章的!!!
但是基於DIY就是增進自己與同好的知識
所以最後還是開放了這篇文章提供同好朋友增加知識!!
事發源由是因為小編自己DIY刷LV08韌體前~
其實就發現LV08挖礦的哈希值一直都是停留在4T左右上不去
(最早購入時最高能跑到5T甚至6T)
就算是調整時脈與電壓也一樣!!!
那時候就開始萌生刷開源韌體應該會更高的想法!!!
後來就跑去茫茫網海中苦尋相關的資訊!!
但其實礦機在台灣的受眾很小~畢竟目前的電價來挖礦是不划算的
多數能找到資料的也都是國外的DIY創客…
經過收集也找到不少資源!!!
也是因為如此才發現~其實LV08這台機器並不在開源版本中
開源版本最新版的代號為304 該版本僅有6個運算核心 但目前也並未正式出現在市場上

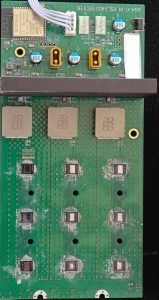

而LV08應該是minerfixes廠商自行研發的 有9個1366核心
所以相關的硬體配置與線路都和開源版本的不同!!!
同理~硬體不同…韌體的配置寫法當然也就都不同
但是這種小事對於創客來說都是小菜一碟!!
畢竟~minerfixes用的也是開源版韌體本去修改
就當小編刷入開源韌體後….機器就開始不正常!!
螢幕不亮…風扇狂轉….重置按鈕失效!!
就算小編不斷的刷~刷~刷!!
狀況依然….
就在小編心死時……突然刷到一個版本….機器奇蹟的復活過來
就當放下心時…..
靠~!!機器顯示過熱降壓降頻….
後來跑去讀LOG~出現了故障訊息
₿ (20523) i2c.master: I2C transaction unexpected nack detected
₿ (20533) i2c.master: s_i2c_synchronous_transaction(918): I2C transaction failed
₿ (20543) i2c.master: i2c_master_transmit_receive(1214): I2C transaction failed
₿ (20543) i2c_bitaxe: Device TPS546 (0x7f)
₿ (20553) TPS546: Could not read Iout
TPS546其實是一顆電源管理IC
LV08上共有三顆TPS546 每顆各自負責3顆1366運算晶片的電源供應
一旦一顆TPS546出現異常 哈希值就會下降到剩下2/3
例：
假設預估全速運轉哈希值為6T 壞掉一顆哈希值就會剩下4T
更細的算法是
6T平均分配給3顆TPS546
每顆TPS546下應該會產生2T的算力
每組三顆晶片進行運算
那每顆晶片提供的平均算力約略為666G
有點離題了~!!!
回到維修的思路上~~那TPS546怎麼會故障呢?!
礦機硬體不外乎就是韌體、控制電路、總供電、分壓管理
基本上韌體與控制電路是一體的
是由ESP32-S3系列的晶片處理!
也就是這顆
基本上這顆各大開程式發板上都看得到
除非是自己惡搞~亂搞~不然…真的很耐用!!!
排除掉上面兩個原因…再來就是控制電路了!!
但是前面也說了~這個電路是minerfixes自行開發設計的
在市場上基本上找不到相對應的電路資料!!!
所以就先跳過找下一個懷疑點…總供電
LV08的供電是很單純的可調式變壓器構成
基本上就是110V輸入後轉成2組12V輸出
故障排除的方式
就是三用電表去量測輸出端電壓正不正常!!!
如果輸出端11V~12V上下5% 都是可接受的正常範圍
當然~小編量完之後也排除總供電故障
就只剩下分壓管理了!!
怪了~
問題又回到這組TPS546上…該不會這晶片如此不耐用???
其實在LV08的主機板上~TPS546和運算晶片都是有獨立散熱片
又有兩組風扇運轉幫助散熱…理論上不太容易掛掉!!!
但~!!
會不會是線路上的小問題造成供電錯誤呢!!!
這時候就要開始用眼睛找會發生問題的地方了!!

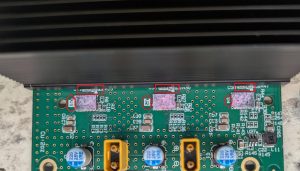

可以先看下面的圖…
中間三顆就是TPS546
附近的電阻和電容就是負責供電給TPS546的電路零件
靠近黑色散熱片下方(紅方框)的地方
是經由管理晶片再傳給運算晶片的供電電路零件
也就是~分別量測每組TPS546的供電及輸出零件
如果有哪顆數值與其它2組不同…它就是故障的!!!
沒錯~用說的….就是這麼容易!!!
但是做起來!!! 就是要命!!!
為什麼呢….
看到這堆零件~好像很容易!!
有些SMD零件小到比米粒還小
真的很傷眼睛啊!!!!
零件在電路上~也只能相互比對去確認是不是正常的…
除非手上有LCR鑷子…速度會快上好幾倍!!!
但…..小編只有三用電表!!!可憐啊~~~
所以最終小編找到的故障點是哪裡呢???

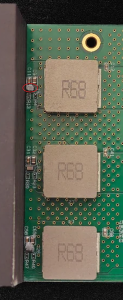

如下圖紅圈圈處~
就是這顆米粒大小的SMD電容~
不是被高壓擊穿~也不是長期高溫劣化…
主要原因是…開路了!!!
不是擊穿….那為什麼會開路??
當小編一顆一顆零件細細量測品嘗的時候!!
就發現到有一個不像SMD電阻…也不像SMD電容的的東西
但又有銲錫焊過的痕跡….那個大小也很怪….
突然看到…這顆C19編號的SMD電容的大小和其他兩組好像不一樣
仔細對照….靠!!!這顆電容少了一半…..
沒錯~這顆電容裂開了!!
那顆看到很怪的東西就是C19電容的另一半軀體….
根據零件位置去分析~
很大的機率是被散熱片壓到..這顆電容又剛剛好是這排電容中最高的
散熱片畢竟是金屬…壓到短路…老實說很正常!!!
但這排零件又這麼剛好沒有絕緣設計….恩!!!
最終~案情終於明朗了!!
換掉這顆電容…機器重新復活
至於要用多大的電容….要去哪裡找零件…
小編拿古早時期維修筆記型電腦的廢棄主機板
直接從上面拿零件….零件超多..超好用的!!
什麼大小、種類…幾乎都有~!!!
根本就是DIY維修的藏寶庫~必備良品!!!
至於要怎麼換上去….
這~
你(妳)既然會看到這裡….
該用烙鐵或是熱風槍….
這種有點危險性的~~!!!就交給其他人去教了!!!
但還是必須奉勸沒經驗的小白…真的不會修!!
請找原廠配合的維修站維修….
台灣聽說有個維修據點!!!(在北部)
至於維修費用多少小編不清楚~~
畢竟….小編是自己處理好的!!!哈~~
